在【案例分享】智能測徑儀在某大型鋼企軋制中的應用（一）中介紹了LPXJ40.8測徑儀，本文來介紹一下該鋼廠產線中應用的LPXJ60.8測徑儀。

進精軋機之前的被測物直徑較大，LPXJ40.8測徑儀的測量范圍不能滿足檢測需求，因此采用LPXJ60.8測徑儀進行檢測。

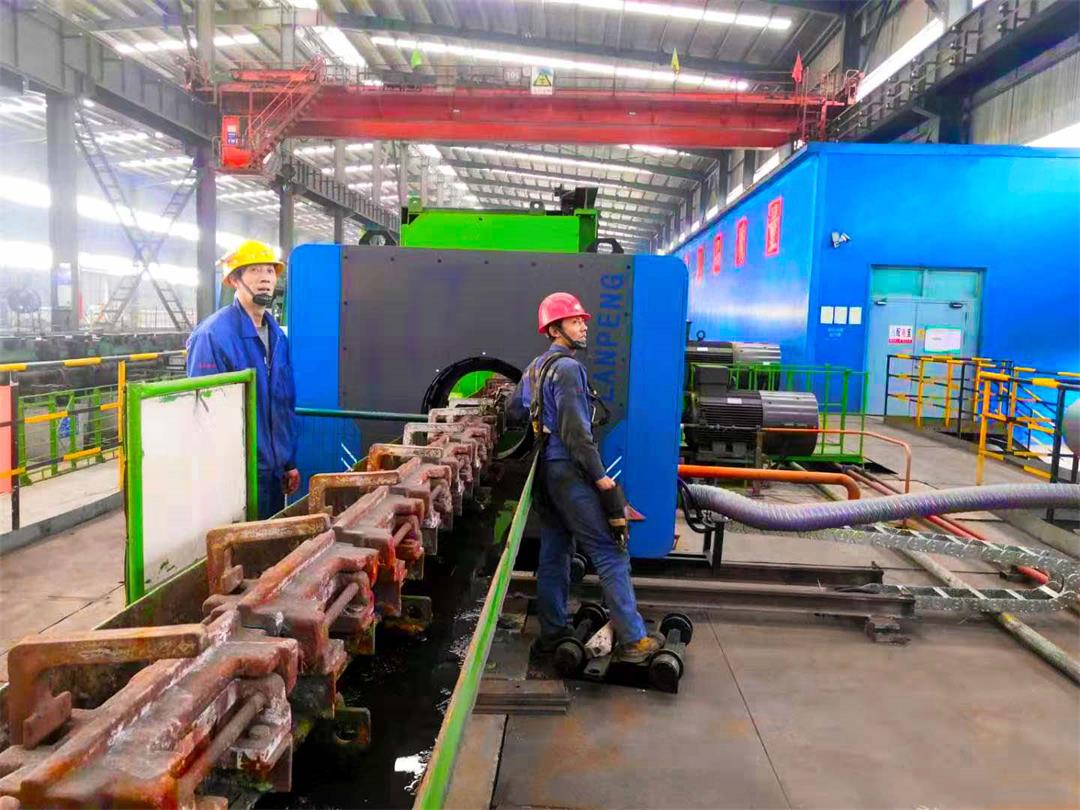

LPXJ60.8測徑儀同樣選擇平坦位置安裝，高熱的鋼材在產線中生產，通過過鋼導槽經由測徑儀，被測徑儀測量記錄數據，并對數據進行處理，將所需各項信息顯示于計算機測控軟件及外接大LED屏上（與上篇的相似的不在過多介紹）。

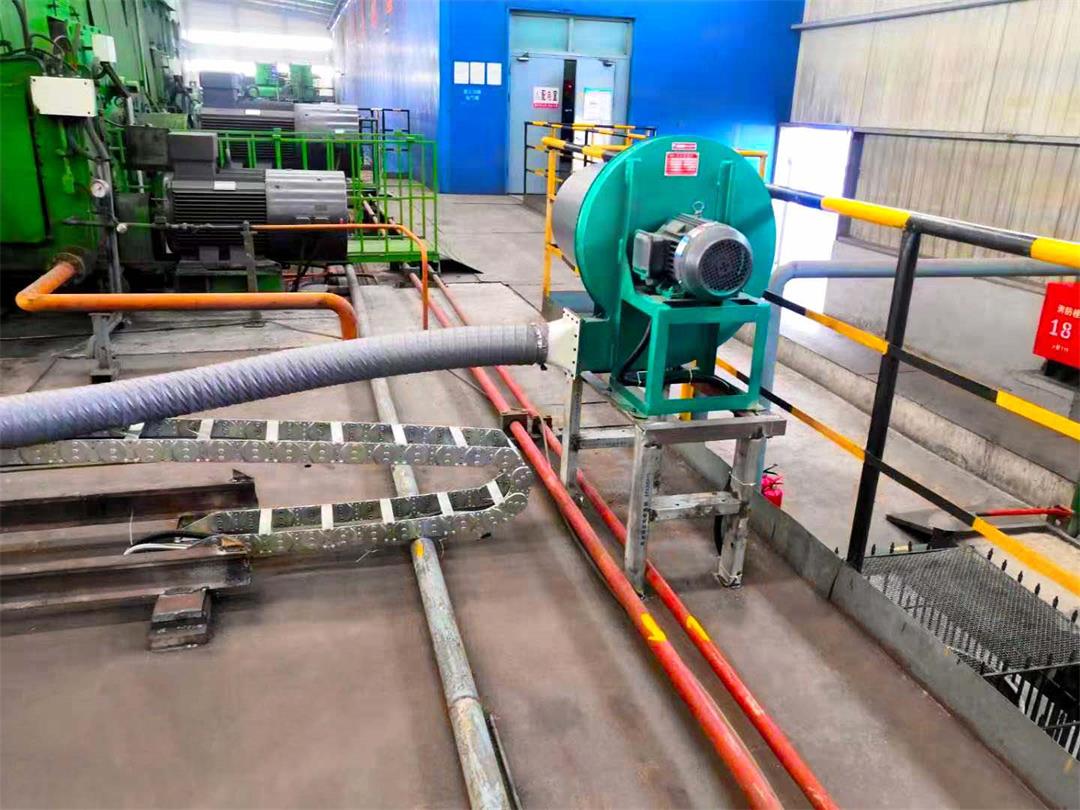

高壓鼓風機是保障測徑儀正常連續運行的重要輔件，測量車在線工作時鼓風機不準停機。它的主要作用是向測量車持續送風從而實現對測量車內的光電元件冷卻和阻止水霧、灰塵進入測量車內。空氣過濾裝置安裝在鼓風機的進風口，阻止灰塵進入鼓風機和測量車內。空氣過濾裝置的濾芯需要時常清理和及時更換。一般兩周清理一次，半年更換新濾芯。清理和更換周期與現場環境有關，用戶可根據車間環境自行調整。

技術參數

測量范圍：0.00～60.00mm；

測量圓鋼允許偏差：≤±0.01mm；

重復性：≤±0.01mm；

測量頻率：1000Hz；

缺陷判斷功能：可對軋材常見缺陷如：耳子、錯輥、缺肉等缺陷類型進行判斷；

數據存儲功能：可存儲、查詢測量數據。測量數據存入數據庫，方便用戶提取、分析、統計等；

數據傳輸功能：系統預留2個TCP/IP接口，用戶可通過接口直接訪問數據庫，或外接電腦查看測量數據；

通信協議：TCP/IP；

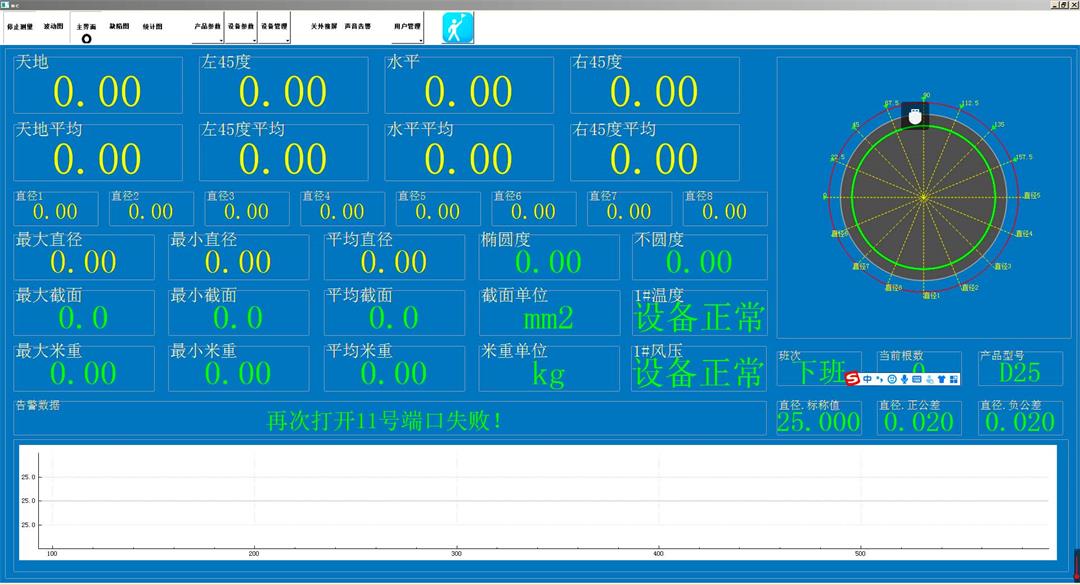

LPXJ60.8測徑儀同樣具備測控軟件系統，進入軟件主界面。

在測量狀態下，圓鋼測量系統主界面中可以實時顯示軋件8路測量值以及顯示最大直徑、最小直徑、平均直徑、不圓度；

實時顯示天地、水平、左右45度測量值（相鄰3路的平均值）、不圓度（60.8顯示天地減水平取相對值）及整根軋材的累計平均值。

實時顯示軋材截面積、米重、且實時顯示軋材在每個刷新周期內統計最大截面、最大米重、最小截面、最小米重、平均截面、平均米重。

實時顯示軋材的截面動態圖形；實時顯示每根軋材的動態測量動態趨勢。

當測量數據在測量范圍內變化時，數據以綠色呈現；當測量數據超差（超出設定范圍），數據以紅、黃呈現。上超差顯紅色；下超差顯綠色。

水平：為通道1、2、7數值均值；

天地：為通道4、5、6數值均值；

天地平均：為整根鋼的天地平均值；

水平平均：為整根鋼的水平平均值。

同樣具備外接LED大顯示屏，顯示信息如圖所示。

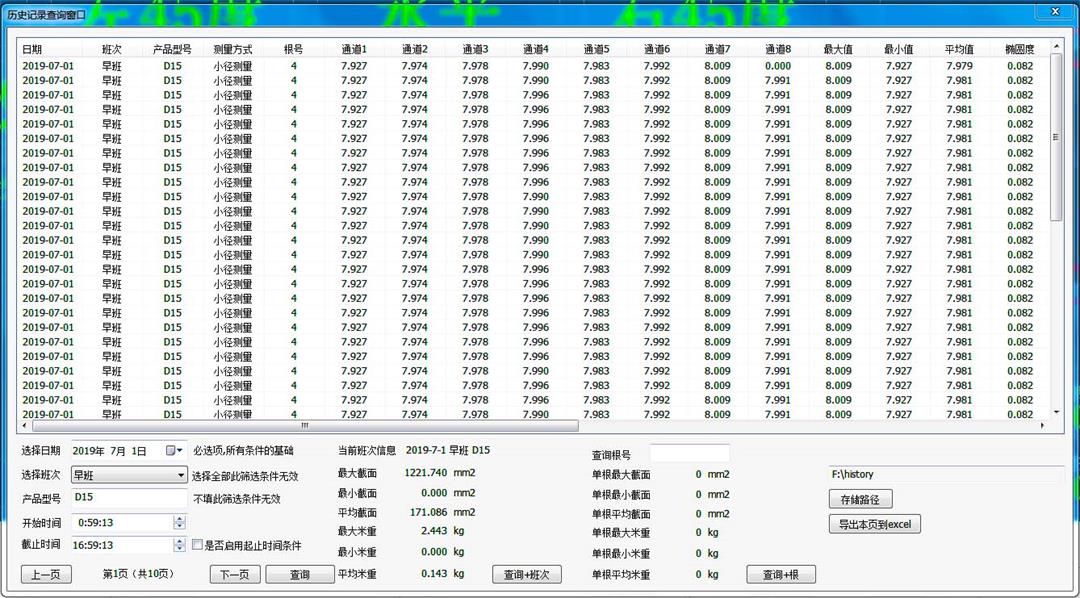

主界面點擊“設備參數”按鈕，在下拉菜單中選擇“歷史查詢”選項。點擊“歷史查詢”后，出現“歷史記錄查詢窗口”。即可查看所有歷史數據，也可篩選某個班次、型號等的歷史數據。還可將測量數據導出。

以上即為L(zhǎng)PXJ60.8測徑儀的簡單介紹，這種測徑儀是根據生產需求進行定制的設備，安裝位置與檢測需求有關，具體信息需要結合現場工況及檢測需求來進行定制。
