產品簡介：

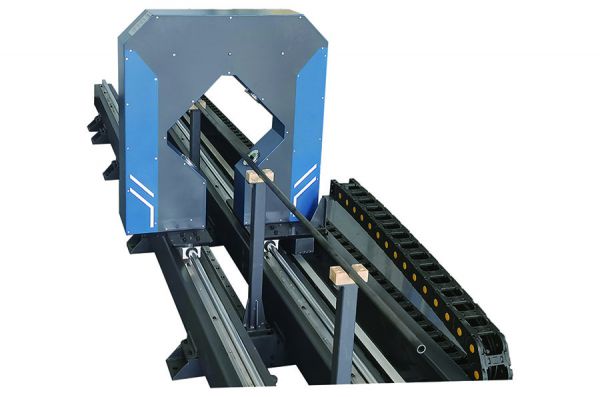

設備采用光電測頭的直徑和位置測量原理進行測量，測量?jī)x采用呈90°交叉分布的2路光電測頭同時測量被測物的直徑和位置，利用2路測頭的位置數據計算測量點在坐標系中的實際偏差。測量直線度時，測量?jī)x沿被測物軸向掃描一遍。

基本原理：

數據計算：

系統根據位置1和位置3采集的X軸方向位置值擬合一條直線，位置2的測量值與該直線的偏差即為位置2在X軸方向的直線度誤差。同理可得到位置2在Y軸方向的直線度誤差。設X軸的直線度誤差為δ1、Y軸的直線度誤差為δ2，即可計算出棒材直線度的實際誤差δ。

功能簡述：

1）可同時測量外圓直徑和直線度。

2）系統可根據被測物的質量控制要求設定頭部誤差、尾部誤差、整體誤差、每米誤差等多種誤差的計算及顯示。

3）顯示內容

控制柜段電腦顯示：實時直徑測量值，橢圓度數值；

2-4m管材：兩端500mm內的直線度數據及整根直線度數據；

1-1.5m管材顯示整根直線度數據。

4）軟件功能

產品參數設置：可設置產品規格、棒材標稱直徑、直線度公差等參數；

報警設置：可設置報警的閾值，測量值超差時聲光報警；2-4m管材兩端500mm內直線度設置報警，整根鋼管直線度設置超差報警；外徑兩側超出200mm以外設置報警；

修正功能：誤差過大時，放入標準直棒后校準可恢復精度；

存儲功能：每根鋼材保留一個完整的測量記錄。

5）報警功能

測量數據超出標準值，聲光報警。

6）通信接口

TCP/IP協議，網線傳輸，測徑儀至工控機。

適用范圍：

設備主要用于金屬棒材、管材、陶瓷管材等產品在生產節拍時間充裕時的直徑和直線度檢測。

技術參數：

1）測量范圍：φ0～φ40；

2）被測物直徑范圍：1-30mm；

3）測量精度：外徑測量精度：±0.02mm； 橢圓度精度：±0.02mm；直線度測量精度：±0.08mm/m；

4）測量頻率（Hz）：500；

5）電源電壓（V） ：AC 220±15% ，50Hz；

6）環境溫度（℃）：測徑儀、工控機：-10～50℃；

7）環境濕度 (％rh) ： ≤ 80（不結露）；
