在線測寬儀是對板材進行寬度尺寸在線檢測的設備，非接觸式的測寬儀更是能適應各種材質的檢測，在線測寬儀也有很多種類，下面介紹五種板材寬度檢測設備。

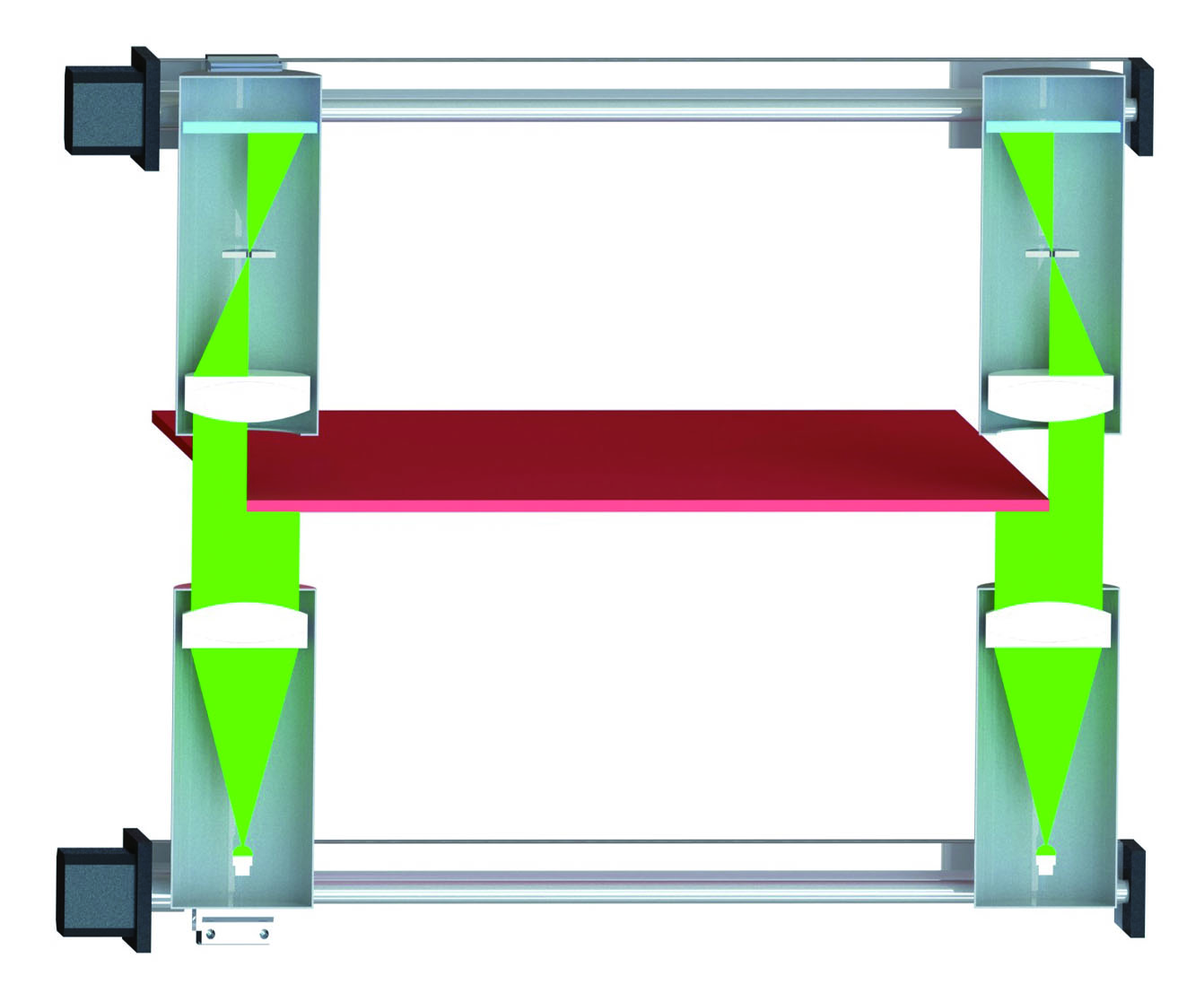

雙測頭測寬儀

雙測頭測寬儀有兩種形式，當被測物的寬度范圍較小時采用固定式雙測頭，當被測物的寬度范圍較大時采用測量范圍可調雙測頭。總的來說，其測量方式是兩組測頭分別位于被測板材邊緣位置測量邊緣尺寸，測量尺寸與測頭間距相加即為被測板材寬度值。根據板材寬度大小，選擇不同類型固定式雙測頭測寬儀亦或是范圍可調雙測頭測寬儀。

優勢：測量范圍大，檢測精度高。

缺點：被測板材左右晃動不能特別劇烈，超出單邊測頭的測量范圍無法檢測。

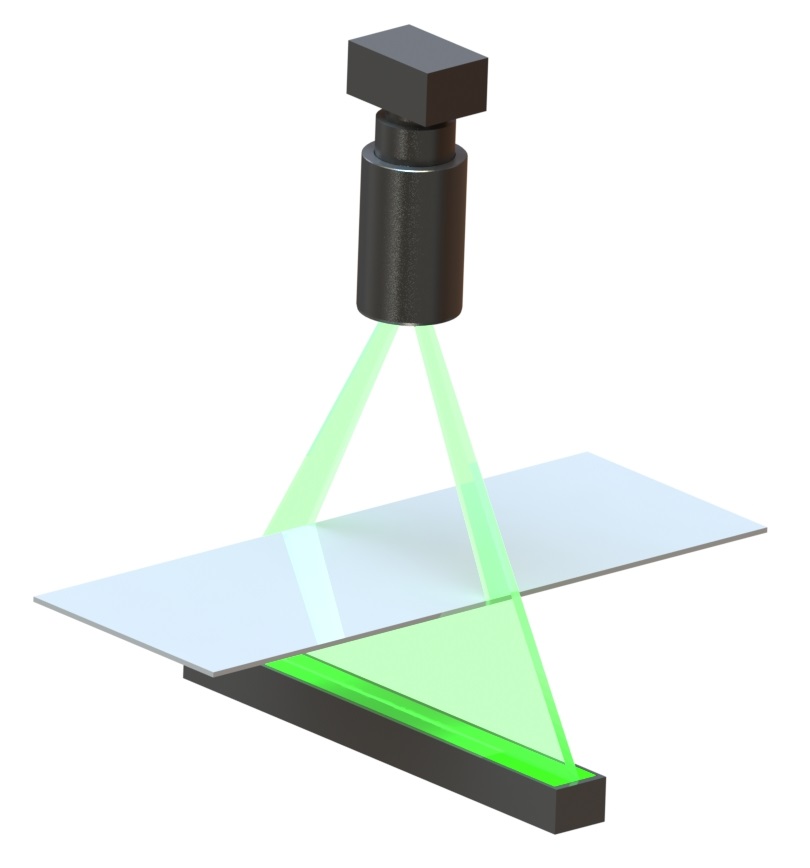

廣角測頭測量

測頭豎直布置，利用光電測頭的CCD采集電路配合廣角鏡頭構成的大視角光電測頭。具有單測頭與雙測頭之分，光電測頭照射光源類似手電筒，距離被測物越遠，視野越大。

優勢：測量視野大，可用于左右晃動劇烈的板材使用。

缺點：測量精度較低。

雙測頭疊加廣角測頭

簡單來說，以上兩組測頭同時使用，雙測頭分別獨立設置在套滑臺模組上，且每個測頭處增設廣角測頭，通過廣角測頭監測的板材邊緣位置調整寬度測頭的位置。

優勢：結合了上兩種測頭的檢測優勢，既能對左右劇烈晃動的板材測量，又保證了測量精度。

缺點：價格相對較高。

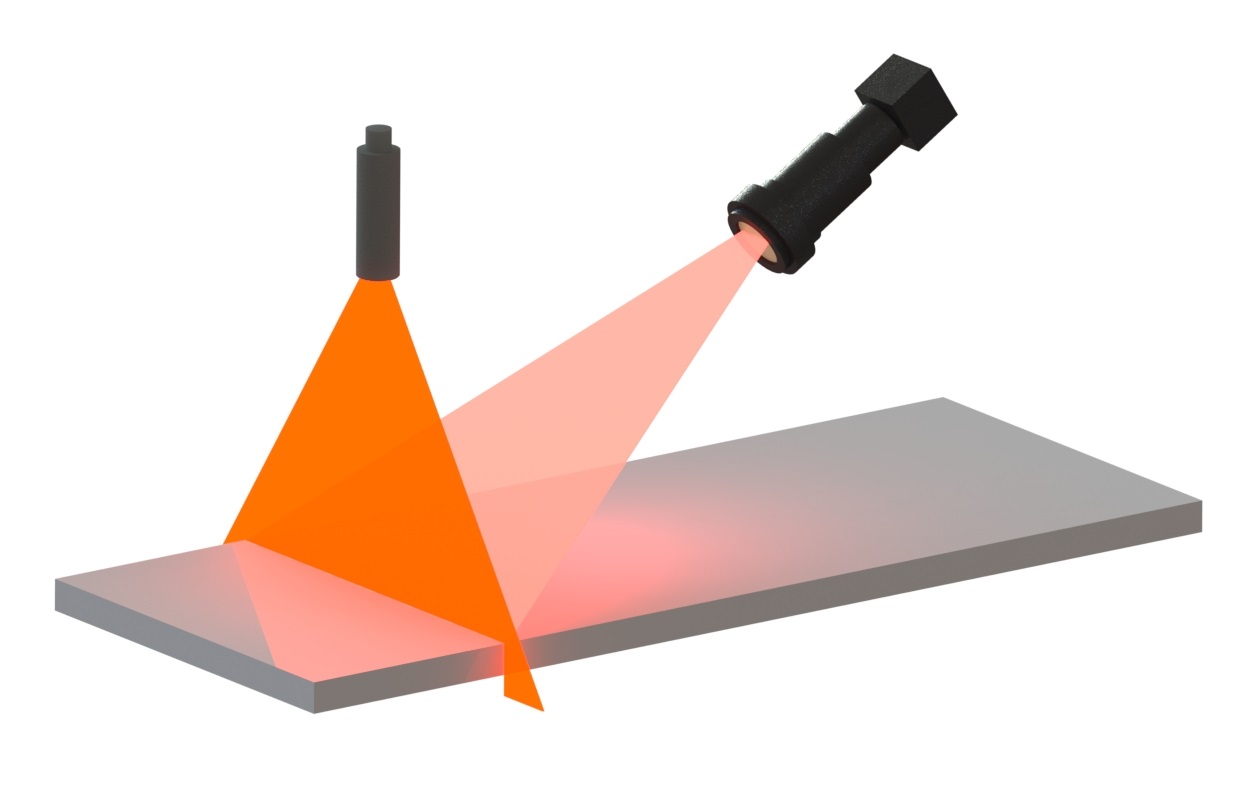

機器視覺法

采用工業相機測量板材寬度。補光的線性激光垂直設置，工業相機傾斜設置，用于測量板面呈水平狀態通過的板材寬度。

優勢：除可對各種板材檢測外，尤其適用復合板，可對復合板不同層次進行檢測（無遮擋），同時可通過對兩個板材尺寸的對比即可得到復合板的對稱度。

缺點：需要額外補光。當被測物上下波動較大時，需增設激光位移傳感器跟蹤被測物的位置已修正物距。

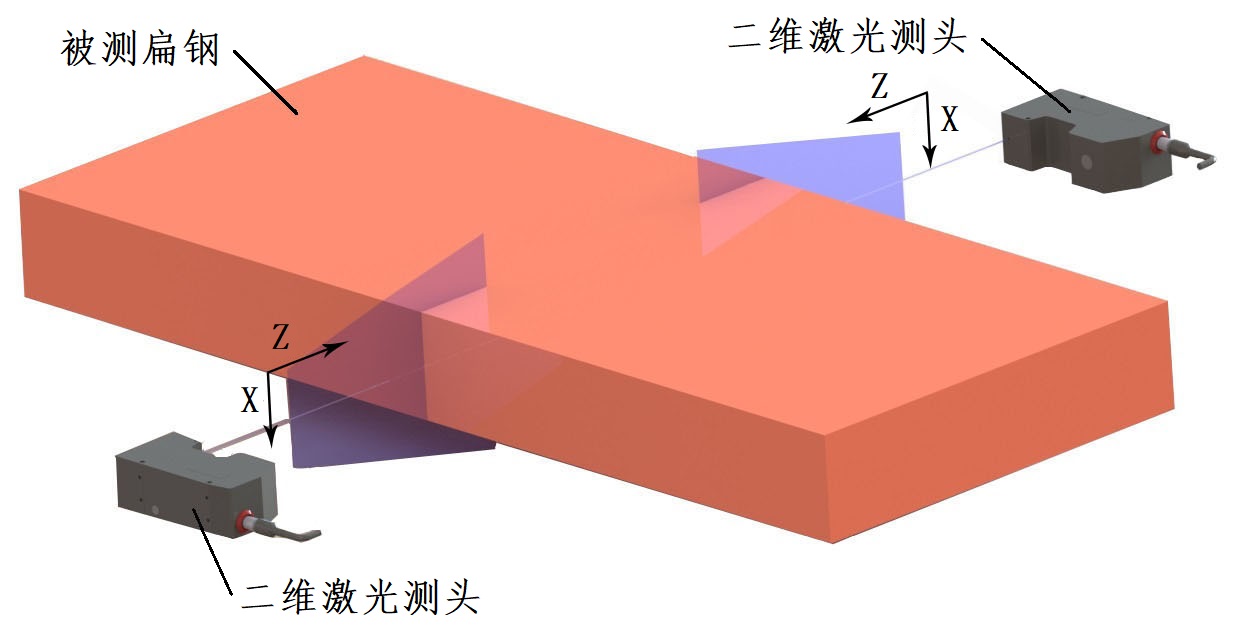

激光測量法

激光測寬測厚儀的位移傳感器固定設置在被測板材的上、下方，測量板材中間點的厚度。兩側的二維激光測量傳感器利用傳感器的Z軸數據測量板材寬度，并利用傳感器的X軸數據測量板材的邊緣厚度，還可以測量不規則板材邊緣的C值。

優勢：測量不規則板材邊緣的C值，為板材的優化剪切提供數據依據。

以上就是常用的五種類型的在線測寬儀，用于各種板材類產品的寬度檢測。
