小臺式單軸測徑儀可用于低溫軋制管材、直縫焊接管材、冷拉棒材、銀亮棒材、橡膠管、塑料管、電線、電纜等產品的在線外徑檢測。并且是測控一體的設備，尤其在線纜電纜、塑料橡膠等的生產中，對品質把控有著重要作用。

小臺式單軸測徑儀具有體積小、重量輕、易于部署、移動方便等特色，目前已被多個廠家應用其中，為高質量生產保駕護航。

體積小

單軸測徑儀體積小，JG01/Z-DG15測徑儀外形尺寸為480×130×160mm；JG01/Z-DG40測徑儀外形尺寸為590×130×200mm；JG01/Z-DG70測徑儀外形尺寸為780×155×215mm。這種設計使其占地面積小，預留可安裝測徑儀的位置即可，不會造成因測徑儀尺寸過大而沒有足夠的安裝位置的困擾。

重量輕

作為小臺式測徑儀，它的體重也輕，JG01/Z-DG15測徑儀的重量為6.5kg；JG01/Z-DG40測徑儀的重量為10kg；JG01/Z-DG70測徑儀的重量為25kg。這種重量使得單人即可搬運，更方便使用。

易于部署

單軸測徑儀易于部署，安裝簡單，配有詳細的使用說明書，根據步驟即可完成安裝，如遇任何問題，可隨時致電咨詢。

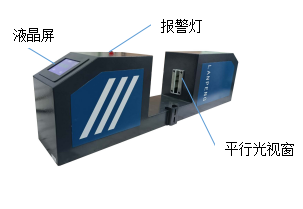

測徑儀主體部件主要由液晶屏、報警燈、平行光視窗組成。液晶屏用于測量數據的顯示及測徑儀的各項操作，并且為觸摸式操作方法；報警燈用于在超差時提示；平行光視窗是平行光通過的窗口，被測物通過平行光視窗形成的平行光視場進行測量。

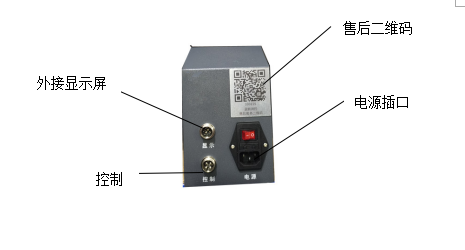

其接口簡單，主要由外接顯示屏接口、控制接口、電源接口組成，分別用于連接外接顯示屏、變頻器或電子調速器、電源。

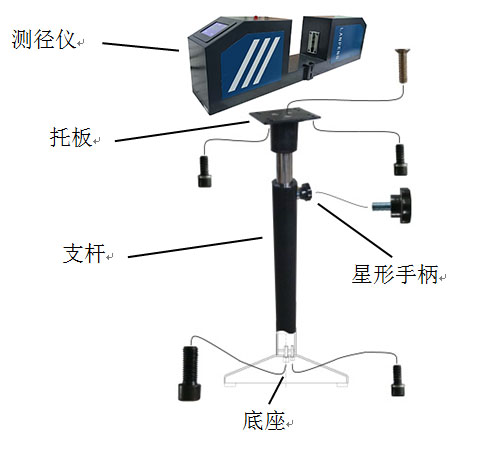

此外還有直接及螺栓螺母等共同組成了單軸測徑儀。

1、打開包裝，檢查儀器及附件是否齊全。

2、為保證測量的準確性，底座應安裝在堅實、平整的平面上。

3、分別連接底座和支桿、支桿和托板、測徑儀和托板。

4、松開星形手柄調節測徑儀水平高度，使設備與被測工件平行，且被測工件垂直于兩視窗的中心線并平行于底座上基準面，保證被測工件從距離底座的上基準面27.5±8mm的范圍內通過。

5、連接外接屏、變頻器。將航空插頭插入機體上對應的接口。

6、檢查無誤后，連接電源線，開機上電。

移動方便

單軸測徑儀的體積小重量輕等特點，也就意味著它移動的便捷性，當不小心碰撞測徑儀讓其移動后，可輕松移動，使其重新與產線垂直，進行高精度檢測；當產線進行整改，要在其他位置使用時，根據安裝方法，重新進行安裝即可。

單軸測徑儀作為小臺式測徑儀，將復雜的設計、光路系統、運算等都已完成，僅將便于使用的功能留給廠家，自動完成測量、顯示、報警、控制功能，讓使用簡單，操作方便；讓品質與成材率得到提升。
