在線測徑儀對圓鋼、螺紋鋼的幾何尺寸均可檢測，配備的測控軟件系統，對檢測數據進行分析，顯示各種所需圖表，為工業生產分析優化提供幫助。

顯示內容

主控室液晶顯示器：

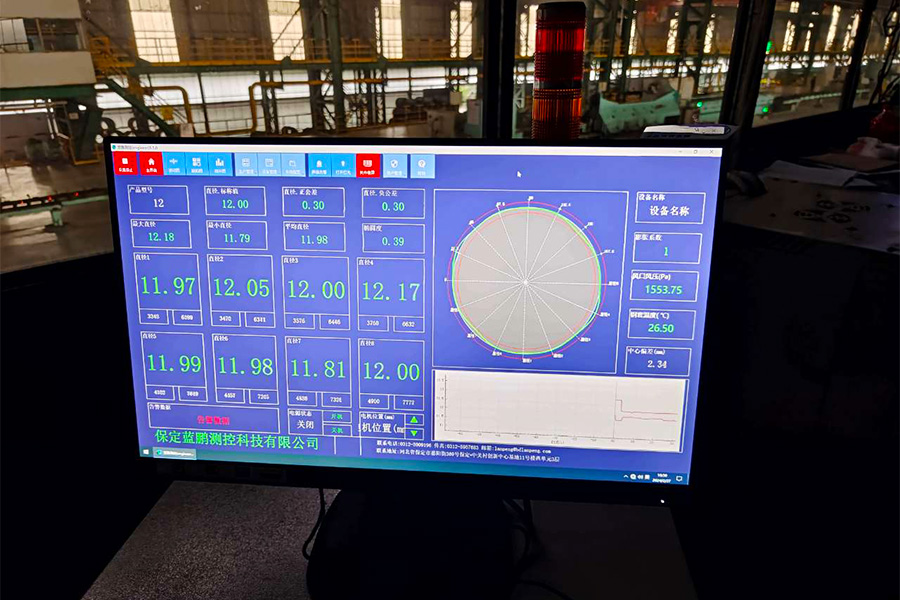

圓鋼測量系統主界面實時顯示軋材同截面外輪廓尺寸及截面圖、公差帶；

實時顯示各路測頭的尺寸波動圖，缺陷分析曲線；

實時顯示圓鋼的極大直徑、極小直徑、平均直徑、橢圓度、截面積以及各路測頭的測量值；

螺紋鋼測量系統實時顯示螺紋鋼基圓、縱肋、橫肋、截面積測量值；

實時顯示螺紋鋼截面圖、基圓尺寸趨勢圖等；

波動圖界面顯示螺紋鋼測量的基圓、縱肋、橫肋、截面積測量值波動曲線；

缺陷圖界面顯示螺紋鋼測量的基圓、縱肋、橫肋、截面積缺陷類型及缺陷位置；

顯示基圓直徑、縱肋、橫肋、截面積的標稱值及正負公差；

實時比對螺紋鋼測量值和基礎數據，并顯示各測量值的負偏差；

實時比對各通道的測量值，并顯示通道間的差值。

嵌入式智能模塊：

實時顯示螺紋鋼特征測量值、設備溫度、風壓、測量中心高度等。

現場LED顯示屏：實時顯示圓鋼的極大直徑、極小直徑、橢圓度及設備工作狀態；螺紋鋼測量的基圓直徑、縱肋、橫肋及設備工作狀態。

正是因為有了在線測徑儀及其測控軟件系統，能讓工程師看出哪些部位易出現缺陷，哪些部位波動大，并且方便找出周期性規律，從而優化生產模式，降低廢品的生產。
