引言

在各式各樣的產線中，圓形軋材一般都需要對外徑尺寸進行檢測，根據某廠家的具體需求，特研制雙軸測徑儀來完成圓棒的在線檢測。

一、測徑儀概況

設備名稱：在線測徑儀

設備型號：JG02-DG100型

測頭數：2組雙測頭

測量系統：藍鵬測量系統

設備數量：1套

二、配置清單

測徑儀主體

電源線纜

聲光報警裝置

通訊線纜

底座、支桿

外接屏

三、設備參數

測量范圍（mm）：φ5～φ95

測量精度（mm）：±0.015

測量頻率（Hz）：500（即每秒測量500個截面）

四、被測物特性

被測物外形及尺寸（mm）：φ5～φ95

被測物：圓管

被測物材料：不限

連續軋制時間：不限

軋制速度：不限

工作制度：連續運轉工作制

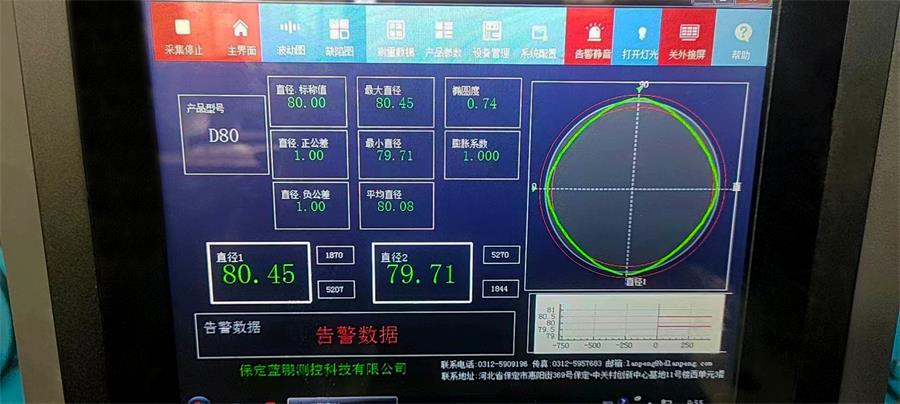

五、軟件功能

產品參數設置：可設置產品規格、正負公差；

數據存儲：連接對方MES；

報警設置：可設置超差閾值；

六、報警功能

超差報警：數據超差后測徑儀聲光報警，并提供信號輸出(信號形式待定)，以備甲方實現自動停機。人工處理完廢料鋼管后由操作人員手動進行設備復位。

七、系統防護

抗電磁干擾；防高溫、防粉塵的保護措施。

設備功耗（kW）

測徑儀：≤0.5；

設備外形尺寸（mm）

測徑儀約1400×1000×1860（L×W×H）；

八、工作環境要求

電源電壓（V）：AC 220±15%，60Hz

AC 440±15%，60Hz

環境溫度（℃）：測徑儀：-20～45

環境濕度（％rh）：≤80（不結露）

結語

定制的雙軸測徑儀能實現在線圓棒檢測，檢測的數據準確且無損，在線檢測讓生產線更自動化，獲得數據方式更便捷，讓生產自動化水平更高，成材率更大。
