1、產品簡介：

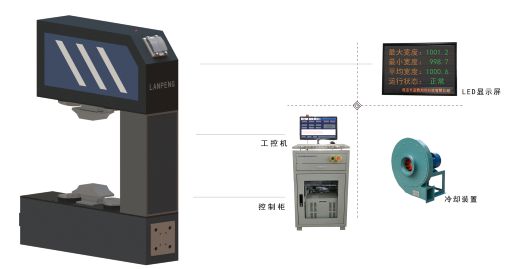

設備采用雙測頭測寬原理對板材的寬度進行測量，測頭豎直布置，可測量板面呈水平狀態下通過的板材寬度。測寬儀的雙測頭有兩種形式，當被測物的寬度范圍較小時采用固定式雙測頭；當被測物的寬度范圍較大時采用測量范圍可調雙測頭。測寬儀主要配置上位機控制系統、外接LED顯示屏、高壓離心風機等，可增配嵌入式智能模塊。

2、測量原理：

3、功能描述：

（1）液晶屏顯示內容：實時測量值、標準值、上下公差等。

（2）外接屏顯示內容：實時測量值。

（3）產品參數設置：可設置產品規格、標準寬度值、上下公差等參數。

（4）系統參數設置：可設置刷新頻率、通信端口、系統的校零等。

（5）報警設置：可設置報警的閾值，測量值超差時聲光報警。

（6）修正功能：自動修正，放入標準直徑量塊后自動校準；手動修正，填入修正量（需增加或減小的數值）后修正。

（7）開關量信號輸出功能：當測量數據超過設定的范圍時，輸出開關量信號。

4、適用范圍：

設備主要用于冷軋金屬板材、熱軋金屬板材、塑料板、橡膠板、木板等板材生產線的寬度方向平行于地面的在線寬度檢測。

5、技術參數：

注：其他型號按需求定制。
