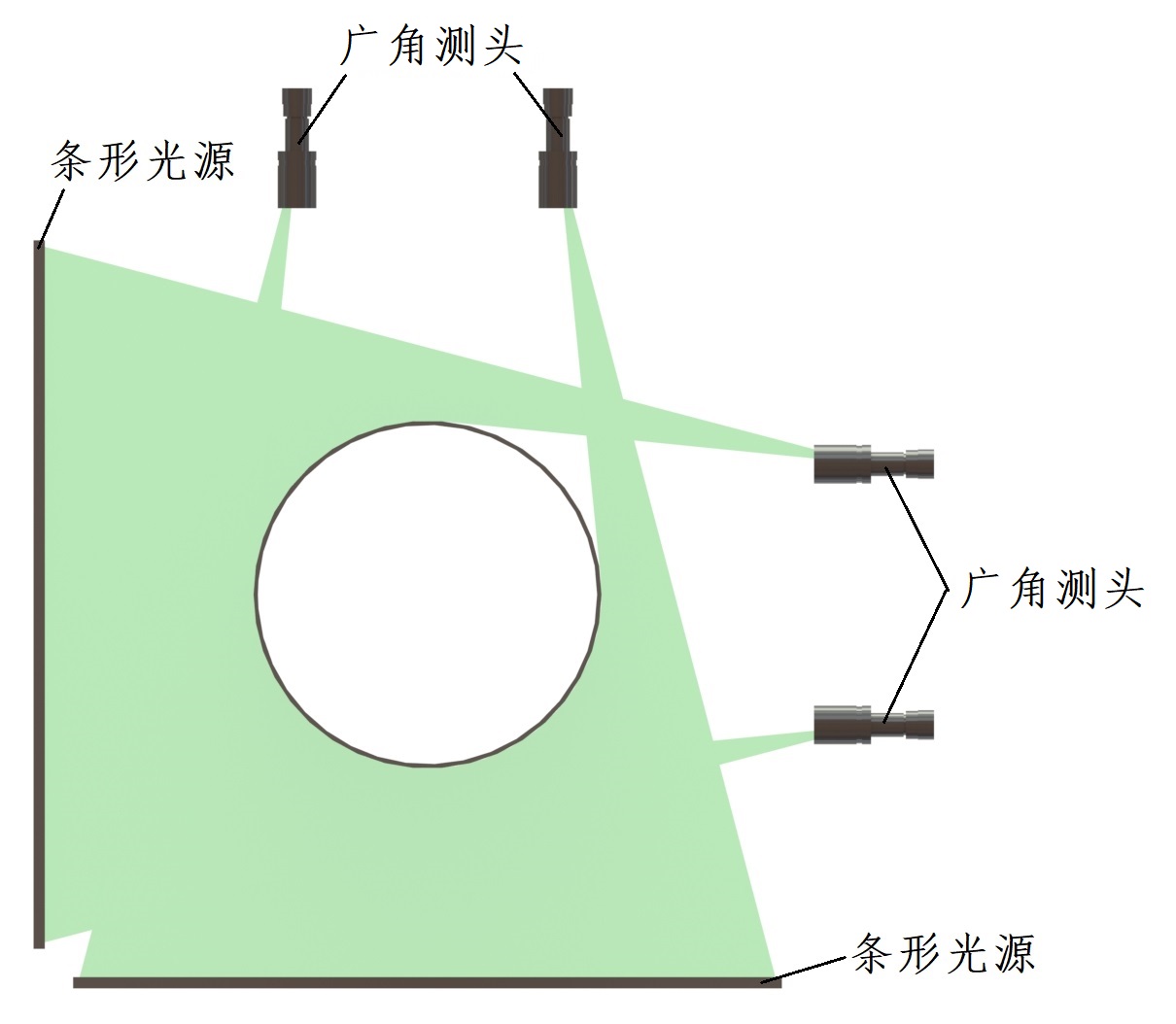

1、測量原理

2、測徑儀功能描述：

（1）顯示內容

主控室液晶顯示器：管材外輪廓尺寸及截面圖、尺寸波動趨勢圖，缺陷分析曲線（菜單內）；管材截面的最大/最小直徑、橢圓度；各路測頭的分項測量值。實時對應管長的測量數據。

（2）軟件功能

● 產品參數設置：可設置產品規格、正負公差；

● 系統參數設置：可設置冷熱系數、系統的校準等；

● 數據存儲：數據記錄、數據導出EXCEL、歷史數據查詢，存儲時間大于1年；可查詢某一時刻的尺寸；

● 報警設置：可設置超差閾值。

（3）報警功能

超差報警：主控室相關數據顏色警示及蜂鳴器聲音報警。

（4）通信接口

通信接口1：測量主機與控制柜的通信，TCP/IP協議；

通信接口2：測量數據傳輸?shù)郊追街骺貦C(jī)，TCP/IP協議。

（5）設備可配置外循環冷卻系統、 鴨嘴側吹式防塵系統。

（6）可配置嵌入式智能模塊升級為智能測徑儀。

3、應用范圍：

設備可用于連續軋制無縫管材、皮爾格軋制無縫管材、直縫焊管、螺旋焊管等，可直接安裝在生產線在線測量，也可以安裝在探傷線、檢測線對成品管材的外徑進行測量。

4、技術參數
